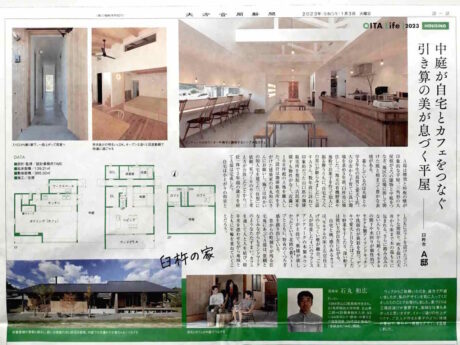

臼杵の家、中間検査

先週になりますが、臼杵の家の中間検査が行われました。
大分県では、一般の木造住宅でも骨組みや耐力壁、小屋組ができた段階で
審査期間の検査が行われるため、立会いに行ってきました。

リビング側から中庭を挟んでダイニングキッチン側を見たところ。
壁の筋違いや屋根の小屋組の工事が完了した状態です。






筋違い端部の金物納まり。
柱ごとの必要な強度に合わせて金物で固定されています。
施工もしっかりしてあり、検査も問題なく終了です。





南東部から見た外観
手前のリビング部分と奥のダイニングキッチン部分が
中庭をはさんで一帯の屋根でつながっています。





軒下から見るとこんな感じ。
軒裏の架構はそのまま表しにするため、
33センチピッチで垂木が道路まで連続して見えてきます。





検査の終了後、
大分市内の金属加工工場に、玄関庇の製作状況を確認しに行ってきました。
左の幅広の庇は道路側の正面玄関につけるもの、右は勝手口側のもの。

中間に補強のリブがビスで固定されていますが
裏面のビスがやや表面から浮いていたりするところがあり
一枚のフラットな表情に見えるように修正をお願いしました。

この庇は仕上に艶消しの黒い塗装を施しますが
アルミの場合、焼き付け塗装がきれいに仕上がるとのことで
まずはサンプルで確認して、全体の質感とのバランスをチェックする予定です。









臼杵の家、耐震チェック

先週に引き続き、照明や電気の打合せと耐震調査のため
臼杵の現場に行ってきました。

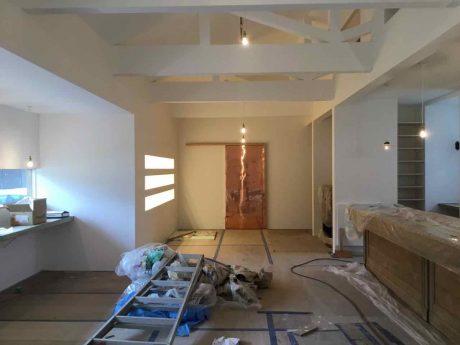

耐震調査ではやや大スパンで特殊な架構となるキッチン部分について
設計通りの強度がとれているか、現地で確認を行いました。





最初にトラス梁の接合部の仕様や部材の留付けの状態など
構造設計の仕様と現場の施工状況を照合。

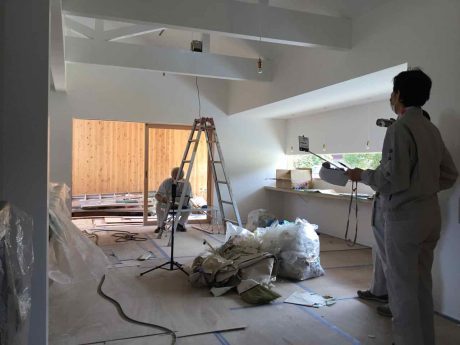

仕様の確認が終わったあとは常時微動の測定です。
以前、櫛ヶ浜の家の耐震調査でも使用した測定器で
実物の建物での固有周期を測定します。




梁上に載せた測定器の振動がパソコンでデータ化され
建物の固有周期が測定されます。

現段階での固有周期は0.16秒で
新築の平屋部分としては良好な数値でした。
(一般的な木造の新築建物は0.1〜0.5秒)




最後に柱や梁など、部材のヤング係数も測定してもらい
耐震調査を終えました。

今回はやや複雑な架構になっていましたが
実際の測定により、耐震性が実証できました。




臼杵の家 棟上げ


先週の土曜日、快晴の中
臼杵の家が無事、棟上げしました。

中央の中庭をはさんで、手前は一部2階建、奥は平屋で構成し
全体を屋根でつないで、長さ18mの伸びやかなのプロポーションです。





道路側からの見返し
中庭も含めると47坪ほどの比較的大きなボリュームですが
できる限り軒の高さを抑えて、周辺のまち並みとの調和を図っています。





長手方向の梁の接合部は、金物を使わない伝統的な継手です。
手前の列の継手は意匠上の理由で追っかけ大栓継ぎ、
奥の継手は構造強度が特に必要なため、金輪継ぎになっています。





日も傾いき始めたころ、ようやく棟上げが完了し、
もちまきが行われて、子供からお年寄りまで多くの人が集まりました。

ちょっと「密」ではありますが(笑)
地域の方々と無事棟上げができたことをお祝いしました。



臼杵の家、配筋検査

臼杵の家の配筋検査に行ってきました。
家の横幅(写真では奥行き)が18m、基礎高さはGL+550ミリあるため
基礎だけですごい存在感です。






基礎端部のハンチ部分
通常の2倍ほどのボリュームなので、鉄筋量も多めです。

鉄筋の径、かぶり、間隔、定着長さなどを一通りチェックし、
設備配管との取り合いや開口補強などを監督さんと打合せ。






べた基礎中央部分のハンチ部分
縦横にハンチが入っているので鉄筋組もかなり手間がかかっています。

今回は土間がそのまま床になるので基礎の立ち上がりがなく
その分、地盤からの反力を基礎のハンチ部分で受けています。





西側道路から見たところ
基礎の高さだけで道路面から90センチ程度もあります。






南側の山並みに開けた中庭部分
この部分の基礎は棟上げしたのちに打ち継ぐため
両側の基礎から差し筋を出してつなぎます。






南側隣地から見た全景
敷地奥にある2階建ての家に比べてもかなりの横幅であることがわかります。
この横幅を生かして、水平ラインを強調した建物となる予定です。



基礎工事 進行中

臼杵の家の工事状況をさきほど工務店が送ってきてくれました。
ドローンによる空中からの撮影です!

土工事が終わり、基礎の砕石工事まで進みました。
それにしても、
住宅の基礎とは思えないような、ちょっと不思議な風景です。





ワッフル状のボリュームが左右に2つ、
これは、室内空間が中庭を挟んで2棟に分かれているためです。

通常の基礎は地面を掘り下げて作りますが
この敷地は川の氾濫が想定されるエリアのため、
できるだけ浸水を避けるために基礎を地面から盛り上げた形にしています。




臼杵の家、工事開始

臼杵の家では、いよいよ土工事が始まりました。
工務店から工事の状況写真を送っていただきました。

以前建っていた家が解体された後、長期間放置されていたため
まずは表土をすき取り、敷地全体に根を張った雑草を取り払います。






表土のすき取り後、解体で沈んでいた土地を採石で埋め戻していきます。
 晴天が続いてくれているので、順調に進んでいるようです。



臼杵の家、地鎮祭





大分県臼杵市で設計した住宅とカフェの地鎮祭が行われました。
雲ひとつない快晴のもと、工事の安全を祈願しました。






家の四隅にあたる箇所を清める神主さん。
こちらでは清めの塩と米を一緒にまかれていました。
時代が変わっても古式の装束で行われる儀式には
独特の厳かな雰囲気が漂います。






雑草が刈り取られた敷地

昨年の夏からスタートした設計は一年を迎え
建主の思いの詰まった中身の濃いデザインになっています。

臼杵の歴史が息づくこの場所に新たな拠り所となるべく
これから工事が始まります。



臼杵出張

県外移動自粛が解除され、4ヶ月ぶりに大分県の臼杵に打合せに行ってきました。
工務店や役所との打合せも兼ねて1泊したので
朝の慣行である、まちのリサーチも行うことができました。





戦災を免れたまちには
江戸時代以前からの歴史が重層的に折り重なっています。





その風情が、現在のまちづくりにも引き継がれ、
地方都市に有りがちなインスタントな表情とは異なる
風情のあるまち並みを形成しています。





時間の経過が生み出す板壁や凝灰岩の深みのある表情、
それはもうよだれが出てしまいそうな美味しい表情ばかりなので
いくつかピックアップしてみました。



















ビデオ通話で打合せ

大分のお客さんとビデオ通話を使っての打合せ。
多少不便はあるものの、相手の表情を感じることができるので
距離の制約をかなり和らげてくれます。

こんな時勢ですが、それでもこのように仕事を通じて
社会活動をつづけられていることに感謝です。




臼杵の家、模型スタディ

臼杵の家では、引き続き模型でのスタディ中です。

内外の仕上げのご要望に合わせて、テクスチャーを貼り付け
よりリアルなイメージを反映させています。

もちろんCGでも検討は可能なのですが
実際の明るさや光の回り具合などは、やはり模型の方が現実に近いので
できるだけ模型でのチェックを行うよう努めています。

壁まで仕上がったところで、
これから屋根の架構の製作に取り掛かります。
